Biến tần 3 pha có tính ứng dụng rộng rãi trong các ngành công nghiệp, thương mại và dân dụng. Tuy nhiên, không phải ai cũng hiểu rõ cách đấu nối biến tần loại này để phục vụ cho mục đích sử dụng. Etinco sẽ hướng dẫn bạn cách đấu biến tần 3 pha và những lưu ý trong quá trình lắp đặt thiết bị.
Biến tần 3 pha là gì?
Biến tần 3 pha là thiết bị chuyển đổi nguồn DC thành đầu ra AC 3 pha (380V, 440V) thông qua cấu trúc chuyển mạch bán dẫn công suất. Trong cấu trúc này, tín hiệu cổng được áp dụng theo góc 60 độ đến các công tắc nguồn, tạo ra tín hiệu AC 3 pha cần thiết.

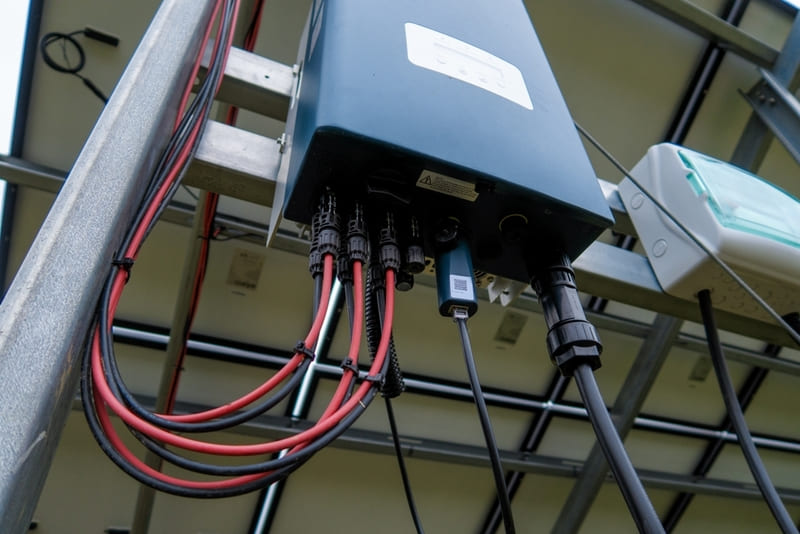

Biến tần 3 pha thường được sử dụng kết hợp với các module quang điện (PV) hoặc lưới điện, có ứng dụng rộng rãi trong hệ thống năng lượng tái tạo như lắp đặt PV năng lượng mặt trời và môi trường công nghiệp.
So với biến tần 1 pha, biến tần 3 pha vượt trội hơn hẳn về tính linh hoạt và phạm vi ứng dụng. Sự đa dạng trong khả năng điều khiển giúp thiết bị này tối ưu hóa quá trình sản xuất hiện đại, tăng hiệu suất hệ thống.
Hướng dẫn cách đấu biến tần 3 pha
Để đấu nối biến tần 3 pha, trước hết cần nhận biết được ký hiệu thể hiện các đầu nối trên thiết bị. Cơ bản, các ký hiệu trong sơ đồ đấu nối biến tần 3 pha gồm:
- L1, L2, L3 (hoặc R, S, T): Nguồn cấp vào biến tần 3 pha (220V hoặc 380V).
- U, V, W: Đầu ra của biến tần nối đến động cơ 3 pha.
Nếu động cơ có 6 dây, cần:
- Đấu nối các dây với nhau theo hình tam giác (Delta) trước khi kết nối vào biến tần.
- Kiểm tra kỹ sơ đồ mạch điện và hướng dẫn của nhà sản xuất để tránh nhầm lẫn.

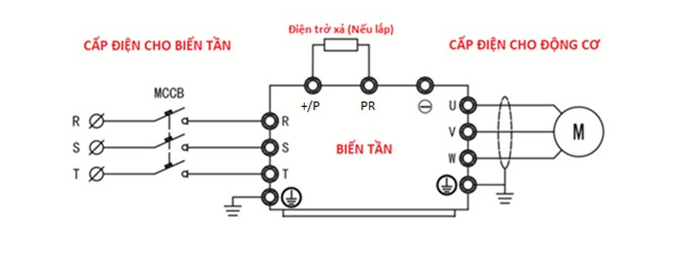

Sơ đồ đấu nối biến tần 3 pha vào ra 3 pha

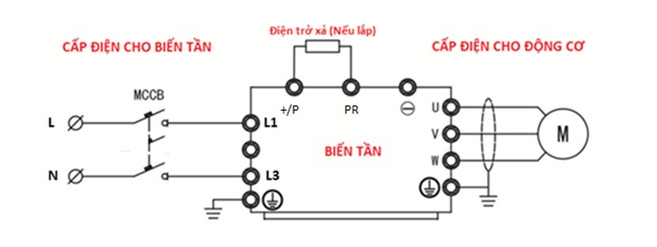

Sơ đồ đấu nối biến tần vào 1 pha ra 3 pha
Quy trình đấu nối biến tần chi tiết
- Bước 1: Chuẩn bị thiết bị và dụng cụ như đồng hồ đo điện, tua vít, dây dẫn đạt tiêu chuẩn. Kiểm tra kỹ các thông số kỹ thuật của biến tần và động cơ.
- Bước 2: Kết nối nguồn điện. Đầu nối nguồn vào (R, S, T) của biến tần đấu với nguồn cấp 3 pha (220V hoặc 380V).
- Bước 3: Kết nối động cơ. Đầu ra biến tần (U, V, W) kết nối với động cơ 3 pha. Kiểm tra chiều quay của động cơ sau khi đấu nối, nếu ngược chiều có thể hoán đổi vị trí 2 trong 3 dây đầu ra.
- Bước 4: Đấu nối hệ thống điều khiển như cổng điều khiển từ xa hoặc cổng giao tiếp.
- Bước 5: Cấp nguồn. Kiểm tra toàn bộ các đầu nối sau đó cấp nguồn và chạy thử biến tần.
Những lưu ý khi lắp đặt biến tần 3 pha
Biến tần là thiết bị nhạy cảm nên quá trình lắp đặt cần tuân thủ nghiêm ngặt những vấn đề sau:
- Lắp đặt biến tần trong nhà hoặc trong hệ thống tủ điện, ở khu vực thông thoáng.
- Không nên lắp đặt biến tần ở nơi có ánh nắng trực tiếp, nhiều bụi bẩn, có khí ăn mòn hoặc môi trường có nguồn nhiệt lớn, dễ cháy nổ.
- Đảm bảo nhiệt độ môi trường lắp đặt biến tần nằm trong khoảng -10 độ C đến 40 độ C
- Độ ẩm buộc phải nhỏ hơn 95%RH, tránh hiện tượng nước ngưng tụ.
- Lắp đặt biến tần trên bề mặt bằng phẳng, có độ rung ổn định để bảo vệ mạch điện bên trong.
Chúng tôi vừa hướng dẫn bạn cách đấu biến tần 3 pha và biến tần 1 pha. Trong trường hợp bạn không trang bị đủ kiến thức và dụng cụ phục vụ cho việc lắp đặt biến tần, hãy tìm đến các kỹ thuật viên chuyên nghiệp để được hỗ trợ. Các thông tin khác liên quan đến biến tần có tại website của Etinco: https://etinco.titanweb.vn/tin-tuc/.
