Bộ điều khiển tụ bù Mikro được sử dụng rộng rãi trong nhiều hệ thống điện ở nước ta. Tuy nhiên, việc cài đặt thiết bị này không phải người sử dụng nào cũng có thể nắm rõ. Theo dõi bài viết sau của chúng tôi để tìm hiểu hướng dẫn sử dụng bộ điều khiển tụ bù Mikro chuẩn kỹ thuật.
Cấu tạo và chức năng của bộ điều khiển tụ bù Mikro
Bộ điều khiển tụ bù Mikro có xuất xứ từ Malaysia, được sử dụng để tự động hóa quá trình đóng ngắt các cấp tụ nhằm nâng cao hệ số công suất và cải thiện chất lượng điện năng. Với cơ chế vận hành "four-quadrant", thiết bị này có khả năng tác động chính xác cả trong trường hợp công suất cung cấp quay trở lại lưới điện. Ngoài ra, bộ điều khiển PFR của Mikro sẽ tự động đổi cực tính của biến dòng CT, từ đó xác định đúng góc lệch pha của dòng điện, điện áp ngay cả khi đấu sai cực tính.
Bộ điều khiển tụ bù Mikro có đa dạng các cấp như: 6 cấp, 8 cấp, 12 cấp và 14 cấp dùng cho điện áp 1 pha và 3 pha.
3 chức năng chính của bộ điều khiển tụ bù Mikro:
- Đo lường: Hệ số công suất, dòng điện và độ méo dạng tổng sóng hài (THD).
- Cài đặt và điều chỉnh các thông số: Độ nhạy, hệ số công suất, thời gian đóng lặp lại, C/K, số cấp và giới hạn THD.
- Cảnh báo hệ thống: Trước các sự cố quá áp, thấp áp, quá dòng, thấp dòng, bù lỗ, bù thừa, cực tính biến dòng.
Đặc điểm vượt trội của bộ điều khiển tụ bù Mikro:
- Giao diện đơn giản, dễ sử dụng, dễ cài đặt.
- Sở hữu bộ xử lý đóng cắt thông minh, giúp phân bổ các bộ tụ một cách hoàn hảo và giảm thiểu được số lần đóng ngắt mà vẫn đảm bảo hệ số công suất mong muốn.
- Tự động điều chỉnh số cập định mức và hệ số C/K.
- Hiển thị đồng thời được nhiều thông số: dòng điện, điện áp, hệ số công suất; tổng sóng hài THD…
- Được lập trình báo động và khả năng điều khiển quạt ở cấp cuối cùng.
- Lập trình được cả độ nhạy.
- Đáp ứng tiêu chuẩn IEC 61000-6-2.
Các thông số chính cần lưu ý khi sử dụng bộ điều khiển tụ bù Mikro
Dưới đây là các thông số quan trọng nhất khi tiến hành cài đặt bộ điều khiển tụ bù Mikro PFR.
- Hệ số công suất: Để tránh bị phạt tiền từ Điện lực, hệ số công suất của bộ điều khiển tụ bù Mikro thường được cài đặt giá trị lớn hơn 0.9. Việc cài đặt hệ số công suất được thực hiện khi hệ thống ở chế độ tự động.
- C/K: C/K thể hiện thời gian trễ khi đóng cắt các bước tụ để hạn chế tình trạng đóng ngắt liên tục và được tính toán dựa trên công suất của cấp tụ nhỏ nhất chia cho tỷ lệ máy biến dòng.
- Độ nhạy: Thông số này liên quan đến tốc độ đóng ngắt của tụ điện. Giá trị độ nhạy càng lớn, tốc độ đóng cắt của tụ càng chậm và ngược lại.
- Thời gian đóng lặp lại: Thời gian an toàn để ngăn chặn tình trạng các tụ của cùng 1 cấp được đóng lại khi chưa xả điện hoàn toàn. Thông số này thường có giá trị lớn hơn thời gian xả của cấp tụ lớn nhất.
- Chương trình đóng ngắt: Cho phép lựa chọn 1 trong 4 chương trình gồm Manual, Rotational, Automatic và Four-Quadrant.
- Giới hạn THD: Thông số xác định giới hạn của độ méo dạng tổng sóng hài trước khi bộ điều khiển đưa ra cảnh báo.
Hướng dẫn sử dụng bộ điều khiển tụ bù Mikro

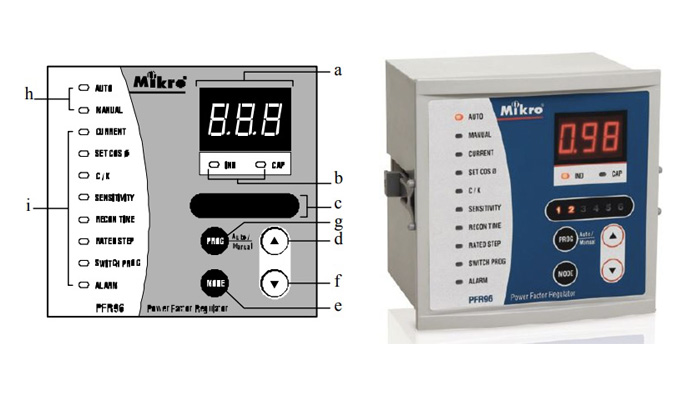

Bộ điều khiển tụ bù Mikro có giao diện đơn giản và cách cài đặt cũng không quá phức tạp với hệ thống các phím chức năng cơ bản được hiển thị trên màn hình gồm:
- a: Đèn LED hiển thị thông số
- b: 2 đèn hiển thị cos chậm (IND)/ cos nhanh (CAP)
- c: Đèn LED hiển thị trạng thái/ thông số từng cấp tụ
- d, f: Phím UP/ DOWN để tăng giảm giá trị
- e: Phím MODE/SCROLL để chọn chế độ
- g: Phím chương trình PROGRAM
- h: Hiển thị đèn báo chế độ bù bằng tay (Manual) hoặc tự động (Auto)
- i: Đèn hiển thị các chế độ
Các bước cài đặt bộ điều khiển tụ bù PFR như sau:

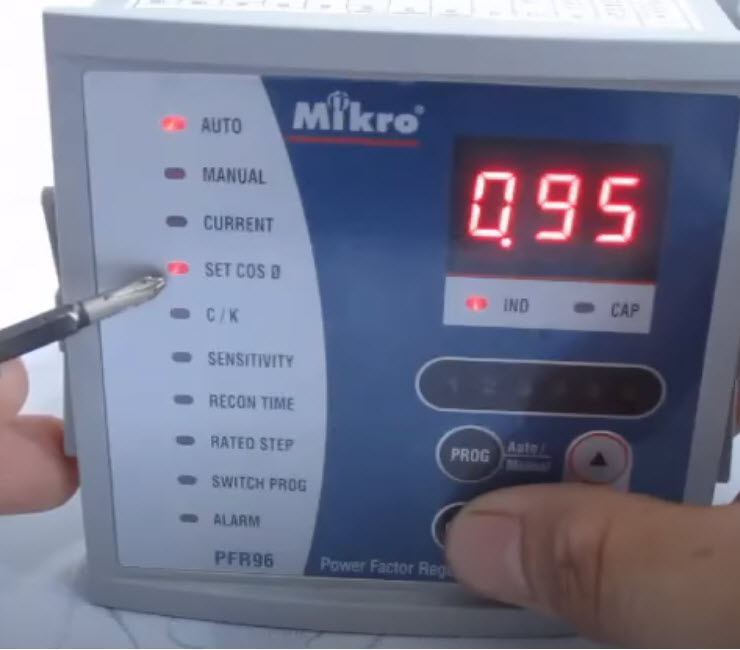

Bước 1: Cài đặt hệ số công suất (cosφ)
- Cấp nguồn cho bộ điều khiển và nhấn phím “MODE/SCROLL”, đèn set cosφ sẽ sáng lên tương ứng.
- Nhấn phím "PROGRAM", sau đó sử dụng phím "UP" hoặc "DOWN" để thay đổi hệ số công suất mong muốn. Giá trị được sử dụng phổ biến nhất là cosφ = 0.95.
- Nhấn phím "PROGRAM" một lần nữa cho đến khi đèn hết nhấp nháy, thông số vừa điều chỉnh sẽ được lưu lại.

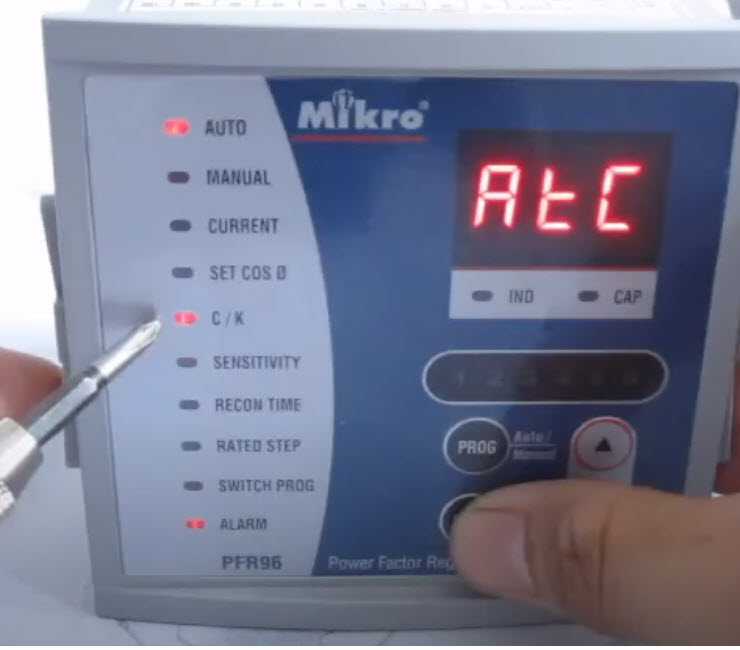

Bước 2: Cài đặt hệ số C/K

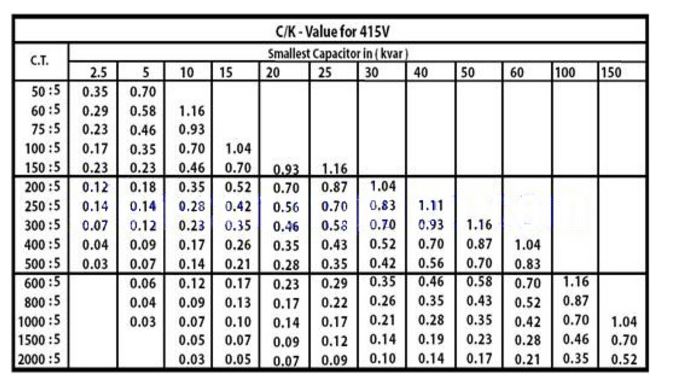

Thông số này thường được cài đặt tự động nhưng để bộ điều khiển tụ bù hoạt động chính xác hơn, bạn nên điều chỉnh bằng tay. Trong tài liệu của nhà sản xuất hầu hết sẽ đính kèm công thức tính toán hệ số C/K hoặc bạn có thể tra cứu theo bảng sau:
Cách cài đặt hệ số C/K cũng tương tự như cách cài đặt hệ số công suất với các bước cơ bản:
Nhấn “MODE/SCROLL” cho đến khi đèn chỉ báo "C/K" sáng lên => nhấn tiếp "PROGRAM" => chọn phím "UP" hoặc "DOWN" để điều chỉnh hệ số "C/K" => nhấn "PROGRAM" để xác nhận giá trị vừa thay đổi.

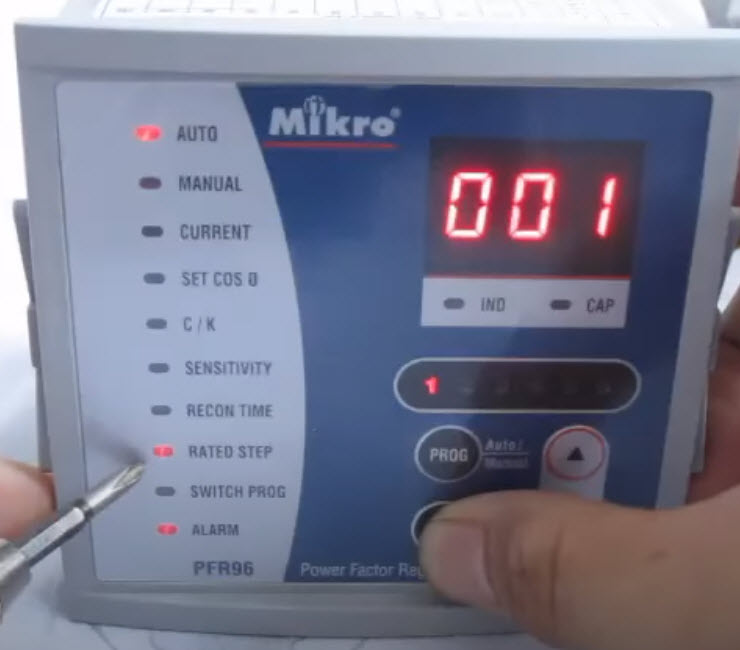

Bước 3: Cài đặt bước tụ
Giả sử hệ thống đang sử dụng bộ điều khiển Mikro 4 cấp cùng dung lượng 20kVar, các bước cài đặt như sau:
- Nhấn phím “MODE/SCROLL” cho đến khi đèn “RATED STEPS” sáng lên.
- Nhấn tiếp "PROGRAM" (đèn số 1 lúc này sáng lên) và dùng phím “UP” hoặc “DOWN” để điều chỉnh giá trị cho đến khi đạt 001 thì nhấn "PROGRAM" lần nữa để xác nhận.
- Nhấn phím “UP” để đèn số 2 sáng lên và tiến hành thay đổi các bước tụ 2, 3, 4 thành 001 như cách trên. Bước tụ 5,6 không sử dụng nên nhập giá trị 000.
- Cuối cùng, có thể lập trình báo sự số hoặc quạt làm mát bằng cách đặt là “ALA”/ “FAN”.

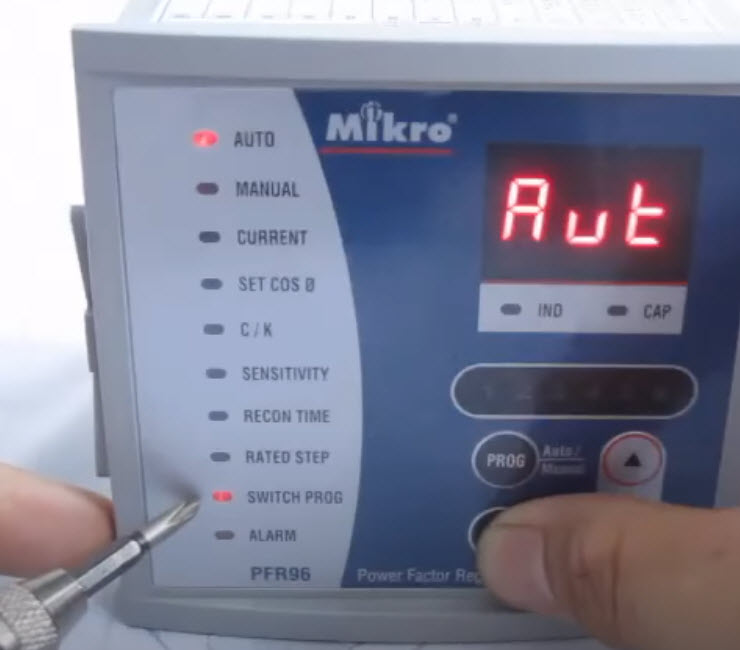

Bước 4: Cài đặt chương trình đóng ngắt
Bước này cần cài đặt chế độ đóng ngắt bằng tay trước tiên để xác nhận tình trạng của các contactor, sau đó có thể chuyển về chế độ đóng ngắt tự động.
- Nhấn giữ phím “MODE/SCROLL” cho đến khi đèn “SWITCH PRO” sáng.
- Nhấn phím “PROGRAMS” để tùy chọn chương trình đóng ngắt. Dùng phím “UP” hoặc “DOWN” và chọn chương trình đóng ngắt bằng tay (n-A). Xác nhận thay đổi bằng cách nhấn phím “PROGRAMS” lần nữa.
- Để kiểm tra chương trình đóng ngắt bằng tay, nhấn phím “MODE/SCROLL” cho đến khi đèn “MANUAL” sáng.
- Tiếp tục nhấn phím “UP” và quan sát sau mỗi lần nhấn, nếu có contactor tác động, chứng tỏ chương trình bù bằng tay hoạt động tốt. Lúc này, nhấn phím “DOWN” để cắt các cấp tụ bù.
- Để chuyển sang chế độ bù tự động, lặp lại các thao tác ở bước đầu khi chọn chương trình bù bằng tay, chỉ khác là chọn chế độ tự động (Aut).
Lưu ý, với các thông số độ nhạy, thời gian đóng lặp lại hay giới hạn THD, bạn hoàn toàn có thể chủ động cài đặt theo các bước cơ bản: “MODE/SCROLL” => chọn chương trình =>“PROGRAMS” => “UP” hoặc “DOWN” để điều chỉnh thông số =>“PROGRAMS” để xác nhận lưu giá trị.
Theo dõi phạm vi cài đặt PFR của Mikro trong bảng sau để điều chỉnh phù hợp:
Bước 5: Kiểm tra chế độ báo tín hiệu sự cố
Khi bộ điều khiển tụ bù Mikro phát hiện sự cố, đèn “ALARM” sẽ nhấp nháy. Để xác định chính xác sự cố, bạn có thể thực hiện các bước:

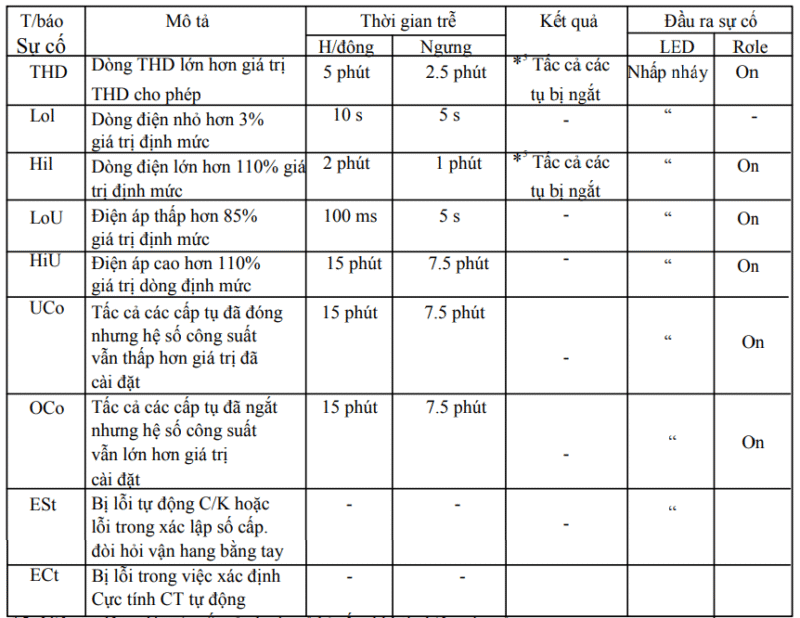

- Nhấn phím “MODE/SCROLL” => chọn phím “ALARM”. Màn hình sẽ hiển thị thông báo sự cố theo bảng.
- Nhấn phím “UP” hoặc “DOWN” để theo dõi tất cả các sự cố.
- Khi sự cố được loại trừ, đèn báo tín hiệu trở về trạng thái bình thường.
Bước 6: Cài đặt chế độ khóa chương trình
Bộ PFR của Mikro có chức năng khóa chương trình để duy trì những thông số đã được cài đặt. Khi chế độ khóa được bật, các thông số chỉ có chế độ xem, không được thay đổi.
- Đưa màn hình về chức năng hiển thị hệ số công suất, sau đó nhấn phím “PROGRAM” => nhấn giữ phím “DOWN”.
- Màn hình xuất hiện 2 tùy chọn, “LOC” hay “CLr”. Để khóa chương trình, chọn “LOC”, để mở khóa chọn “CLr”.
Bước 7: Cách xác lập thông số mặc định của nhà sản xuất
- Cắt nguồn cung cấp cho PFR => nhấn giữ đồng thời 2 phím “UP” và “DOWN” khi mở nguồn trong khoảng 5s.
- Khi màn hình hiển thị “dEF” trong 3s có nghĩa PFR đã lấy lại được các thông số mặc định của nhà sản xuất.
Mua bộ điều khiển tụ bù Mikro chính hãng, giá tốt tại Etinco
Mikro là thương hiệu tụ bù nổi tiếng đến từ Malaysia, bởi vậy không khó để khách hàng có thể tìm được đơn vị cung cấp bộ điều khiển này. Tuy nhiên, với vị thế là nhà nhập khẩu và phân phối thiết bị điện công nghiệp hàng đầu thị trường hiện nay, Etinco đã trở thành địa chỉ tin cậy để đông đảo khách hàng tin chọn bộ điều khiển tụ bù Mikro.

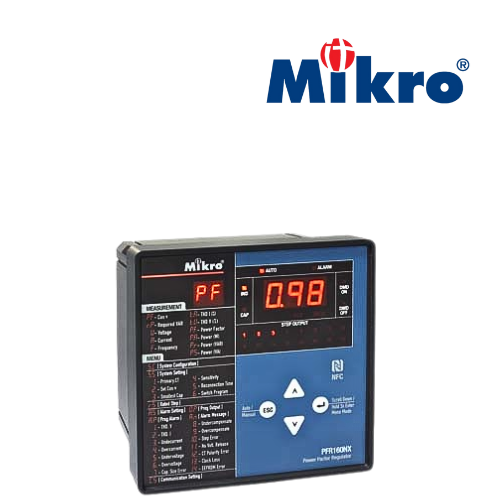

Bộ điều khiển tụ bù Mikro PFR phân phối tại Etinco có đa dạng 4 cấp gồm: 6 cấp, 8 cấp, 12 cấp và 16 cấp, hoạt động ở tần số 50/60 Hz, điện áp 220V/ 415V, phù hợp với cả hệ thống điện 1 pha và 3 pha.
Tin chọn trải nghiệm dịch vụ của chúng tôi, bạn sẽ cảm nhận được sự khác biệt mà chưa nhà phân phối nào có được:
- Cam kết sản phẩm chính hãng, mới 100%.
- Hoàn tiền 100% hoặc 1 đổi 1 nếu bộ điều khiển tụ bù không đảm bảo chất lượng.

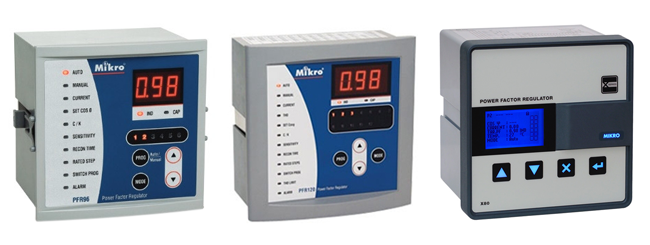

- Đa dạng các dòng PFR, PFRNX và X80 PFR, đáp ứng mọi nhu cầu của khách hàng.
- Bảng giá bộ điều khiển tụ bù Mikro chi tiết, mới nhất, chiết khấu lên đến 45%.
- Giao hàng tốc độ, hỗ trợ tận chân công trình.
Gọi ngay 0904 99 88 77 để nhận bảng giá và chiết khấu tốt nhất.
Một số câu hỏi về hướng dẫn sử dụng bộ điều khiển tụ bù Mikro
Câu hỏi 1: Một số lỗi thường gặp của bộ điều khiển tụ bù Mikro là gì?
Trả lời: Bộ điều khiển tụ bù Mikro thường xảy ra một số lỗi như: không đạt hệ số công suất, lỗi đo lường dòng điện, lỗi biến dòng CT, lỗi điện áp quá thấp/quá cao, lỗi hệ số C/K… Bạn có thể theo dõi bảng sự cố này trong tài liệu do nhà sản xuất cung cấp để tìm được cách khắc phục phù hợp.
Câu hỏi 2: Làm thế nào để đảm bảo bộ điều khiển tụ bù Mikro hoạt động hiệu quả, an toàn?
Trả lời: Để đảm bảo tuổi thọ và hiệu suất của bộ điều khiển tụ bù PFR, bạn cần lưu ý một số vấn đề:
- Lựa chọn bộ điều khiển phù hợp với hệ thống, từ các thương hiệu nổi tiếng hoặc nhà phân phối uy tín.
- Lắp đặt đúng cách theo hướng dẫn từ nhà sản xuất.
- Cài đặt thông số chính xác theo phạm vi quy định trong tài liệu.
- Bảo trì, bảo dưỡng bộ điều khiển tụ bù định kỳ, trong đó tránh để dòng tải vượt quá 4% dòng định mức của bộ điều khiển, quan sát các cảnh báo tín hiệu sự cố để kịp thời khắc phục.
